所需软件、数据
软件：安装CAD后，下载安装“南方cass”数据：原始地貌实测点数据、开挖后的地貌实测点数据
操作步骤

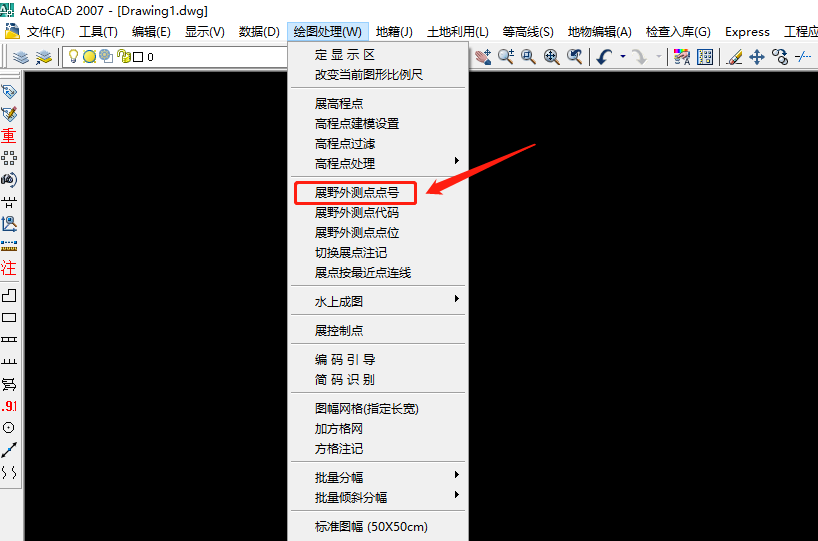

数据处理（文件应为DAT格式）：原始地貌实测点数据（如：1,,43000.123,751000.123,20.123），场地填挖完地貌实测点数据（如：1,,43000.123,751000.123,15.123）；打开软件；在工具栏中找到“绘图处理”（图1），点开下拉菜单>点中“展野外测点点号”
（图1）

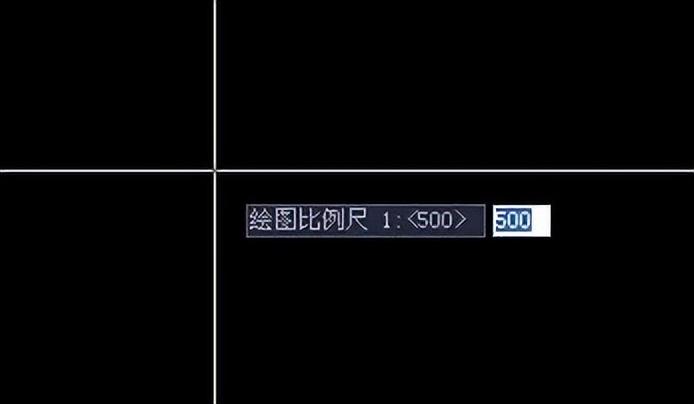

注意：提示比例为1：500（图2）不修改，直接默认回车；
（图2）

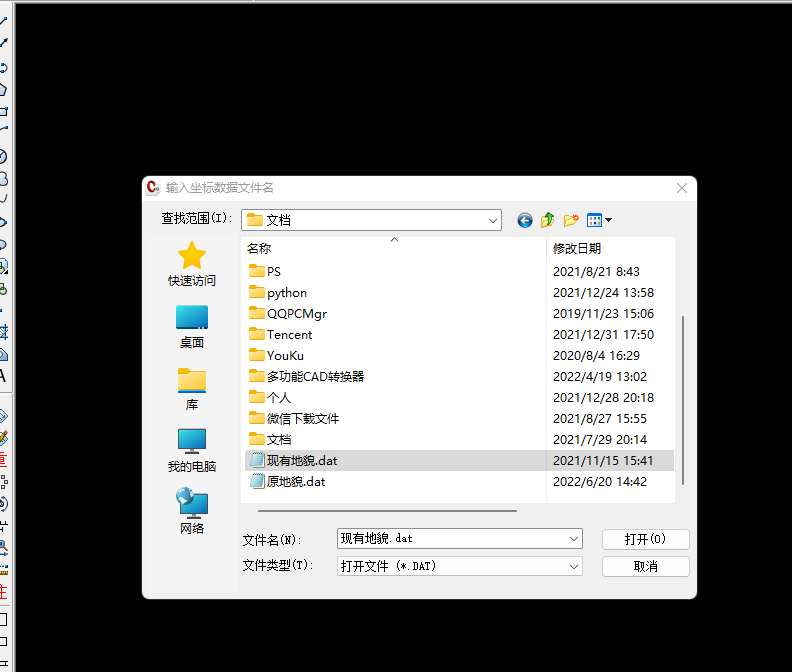

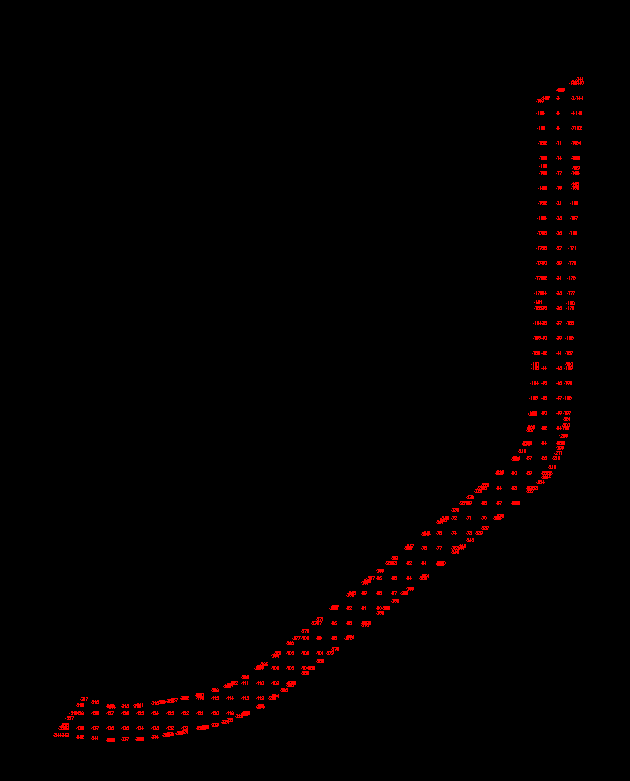

在所保存的文件夹中找到数据文件（图3），打开后就可以看到所采集的数据了（图4）；
（图3）
（图4）

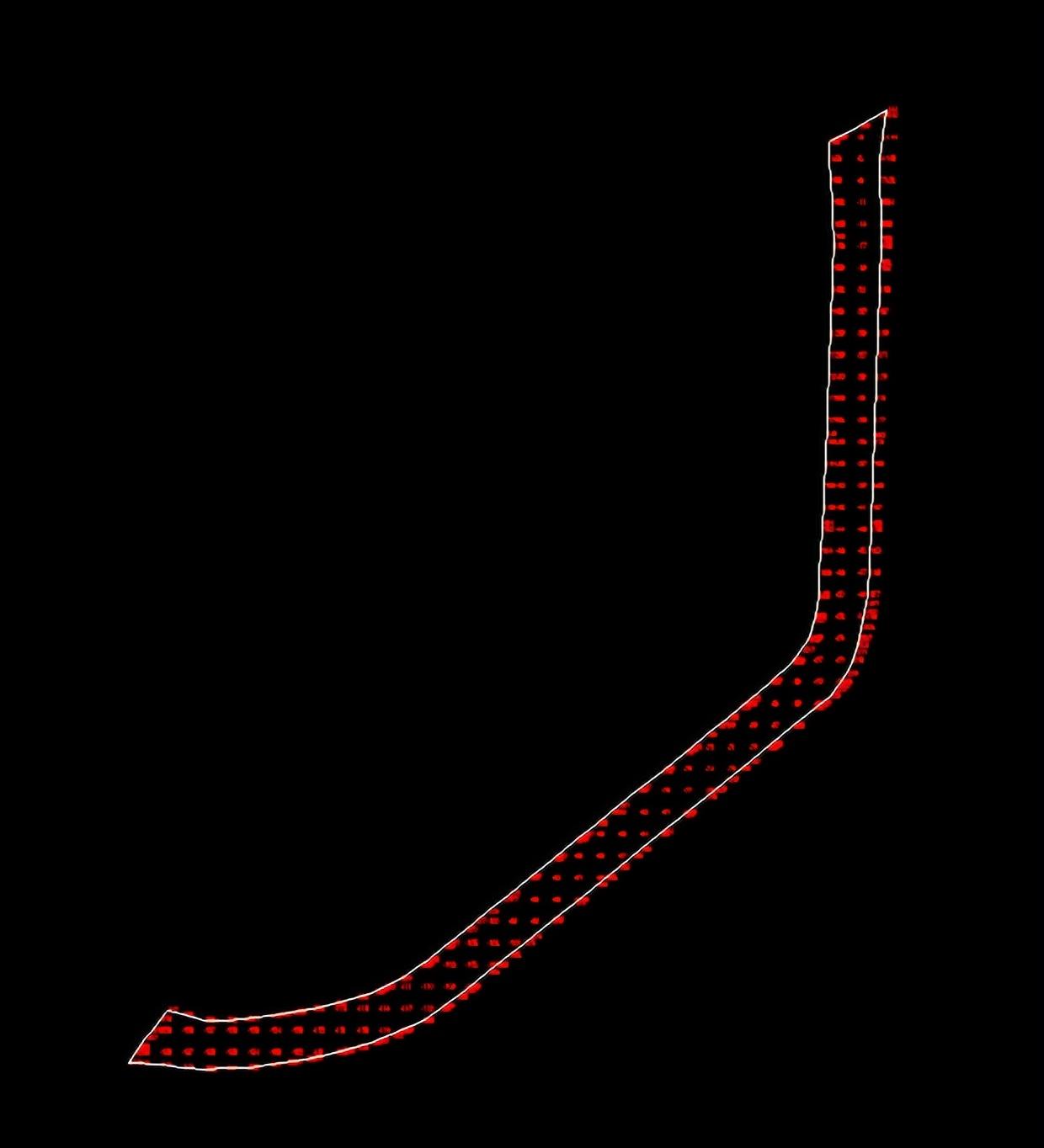

用多段线（PL线）框出地形的外围范围（请注意：线框必须封闭）（图5）；
（图5）

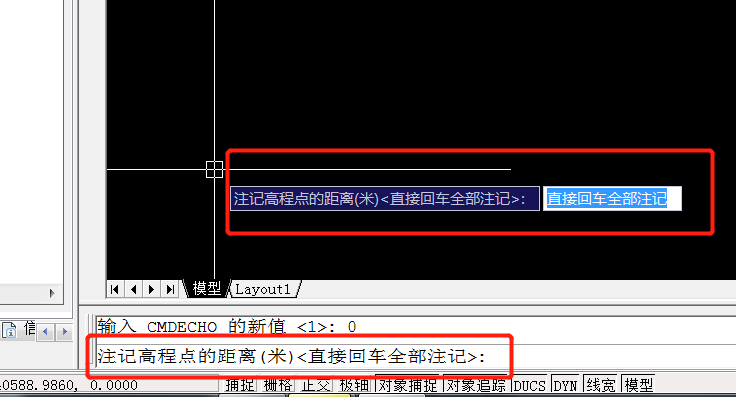

继续在工具栏中找到“绘图处理”（图1），点中“展高程点”，在对话框中（图3）找到数据文件，打开，出现对话框（图6），距离默认，直接回车；
（图6）

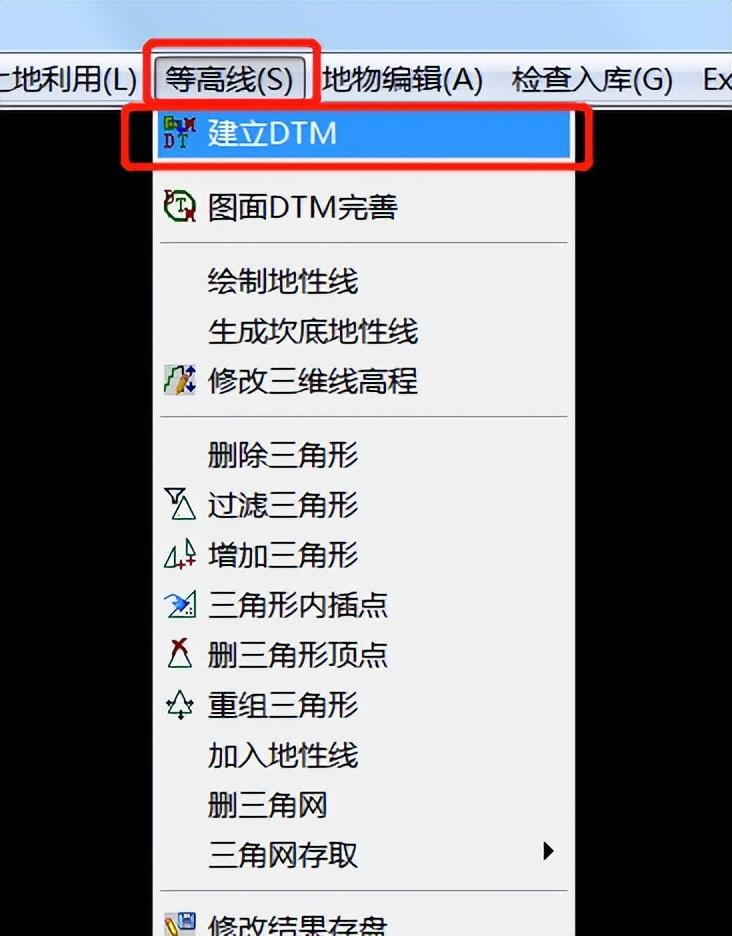

在工具栏中找到“等高线”，点击下拉菜单（图7），点中“建立DTM”文件；
（图7）

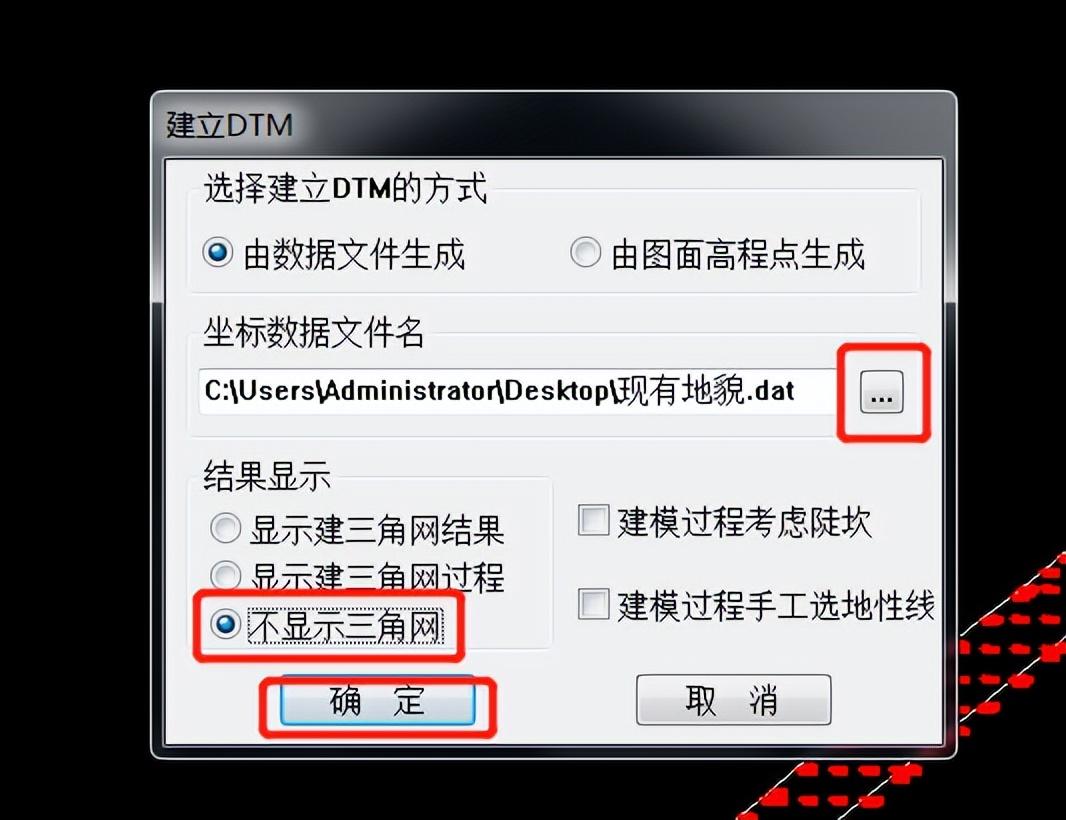

在对话框中浏览文件（图8），找到数据文件（图3），打开，选中“不显示三角网”（图8），确定；
（图8）

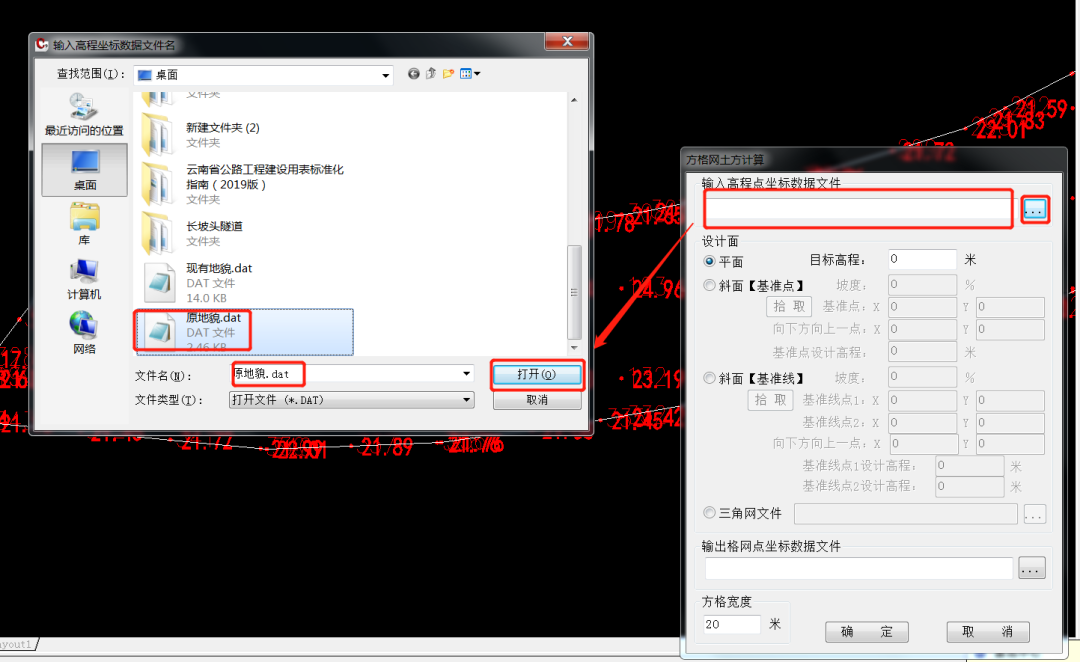

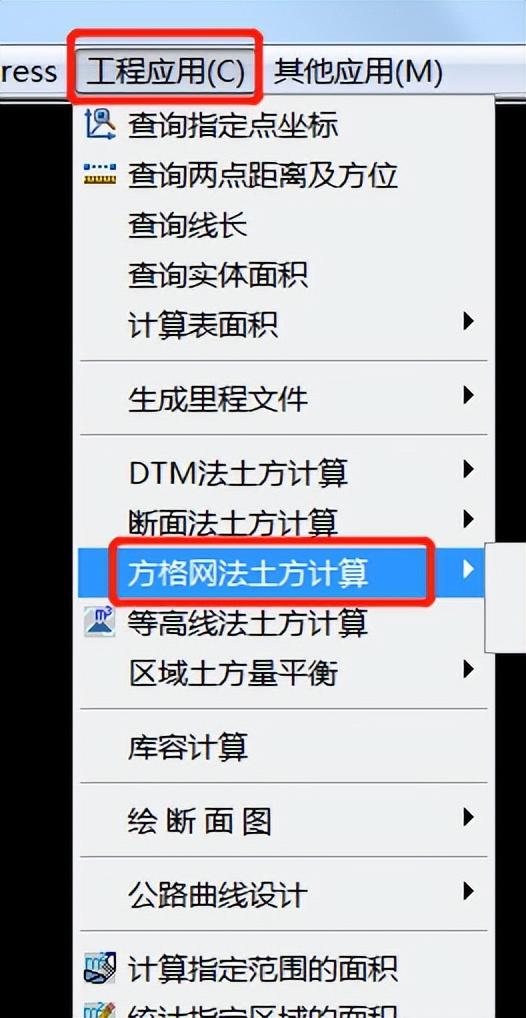

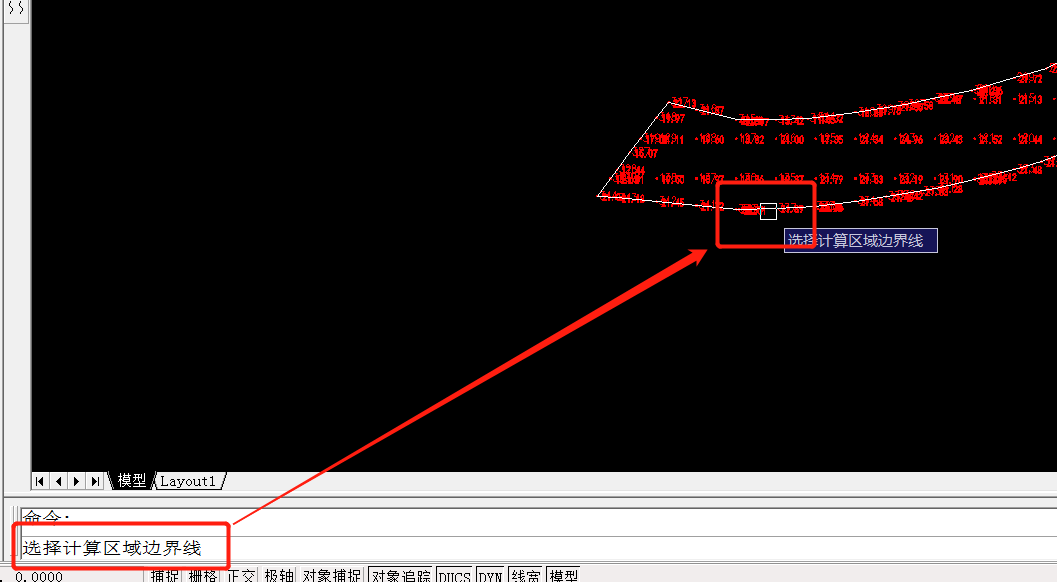

在工具栏中找到“工程应用”，点中“方格网法土方计算”（图9），选择“计算区域边界线”（图10），在对话框中浏览选中“原始地貌数据文件”（图11），点击打开；
（图9）
（图10）
（图11）

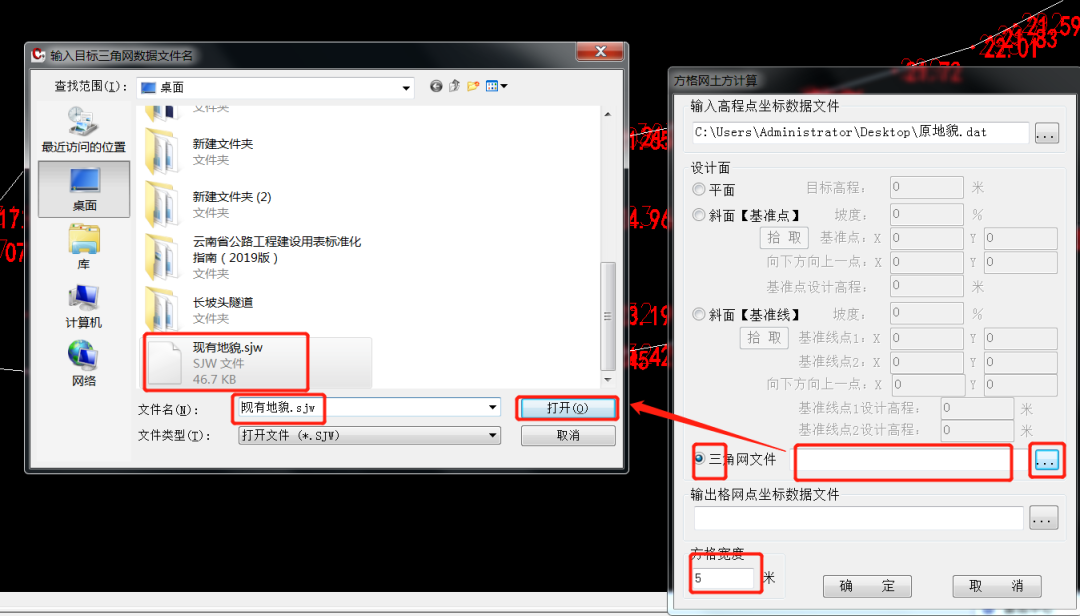

在对话框中选中“三角网文件”，打开，将对话框左下角“方格网宽度”改为“5米”(这个根据合同来），确定，（图12）；
（图12）

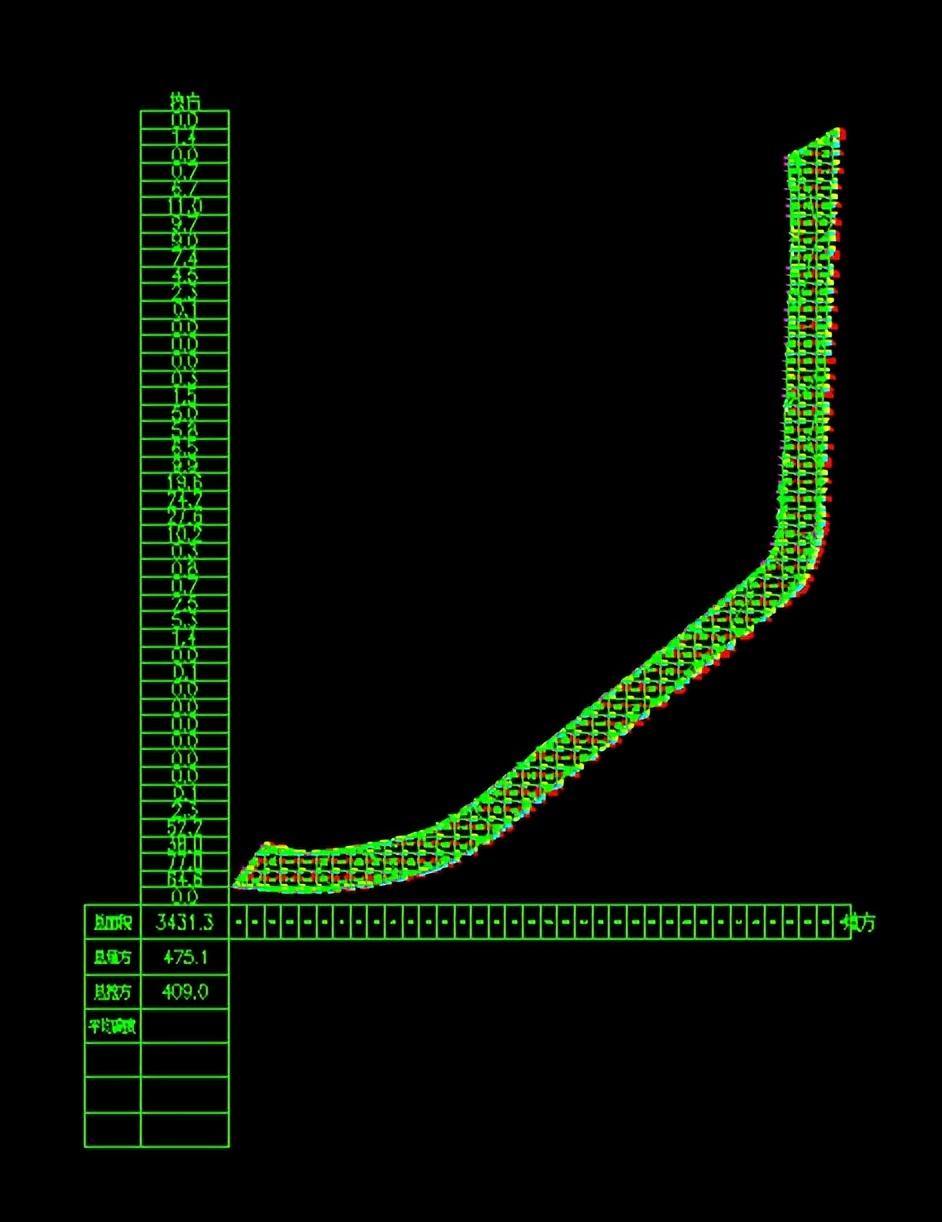

待计算完毕，点击工具栏中“全屏”，即（图13）
（图13）
